Kołek fasadowy z wbijanym trzpieniem metalowym RAWLPLUG R-TFIX-8M 8x235mm - 100 szt.

Kołek fasadowy z wbijanym trzpieniem metalowym RAWLPLUG R-TFIX-8M 8x235mm - 100 szt.

TFIX-8M Kołek fasadowy z wbijanym trzpieniem metalowym to idealny produkt, który służy jako łącznik izolacyjny do mechanicznego mocowania płyt izolacji termicznej ze styropianu. Bardzo prosto można go zamontować m.in. do płyt styropianowych, płyt z wełny mineralnej, czy płyt poliuretanowych. Doskonale sprawdzi się również do systemów ociepleń elewacji (ETICS).

Aprobaty

• ETA 17/0592
• KOT-2021/1550

Informacja o produkcie

Aplikacje

• Systemy ociepleń elewacji (ETICS)
• Płyty styropianowe
• Płyty z wełny mineralnej
• Płyty poliuretanowe
• Korek
• Płyty z wełny drzewnej.

Cechy i korzyści

• Łatwy i szybki montaż we wszystkich kategoriach
podłoży (A, B, C, D, E)
• Unikalna strefa kompresji kołka zapewnia precyzyjną
aplikację produktu.
• Zredukowana punktowa przenikalność termiczna
do 0,001W/K, dzięki zastosowaniu wysokiego
obtrysku trzpienia stalowego, ogranicza
straty ciepła na elewacji.
• Najwyższe dopuszczalne obciążenia przy skróconej
strefie kotwienia do 25 mm
• Wysoka sztywność talerza (1,0 kN/mm) zapewnia
stabilność układu ociepleniowego przeciwdziałając
drganiom wywołanym przez siły ssące
wiatru.
• Zwiększona średnica łba ułatwiająca wbijanie
trzpienia, zwiększająca komfort montażu.
• Wstępnie zmontowany trzpień i kołek rozporowy
dla zapewnienia komfortu i szybkości
pracy.

Materiał podłoża

Certyfikowane do:

• Beton C12/15-C50/60 (Kat. użytkowa A)
• Betonowy panel osłonowy C16/20-50/60
• Cegła ceramiczna pełna (Kat. użytkowa B)
• Cegła silikatowa pełna (Kat. użytkowa B)
• Cegła silikatowa otworowa (Kat. użytkowa C)
• Cegła dziurawka (Kat. użytkowa C).

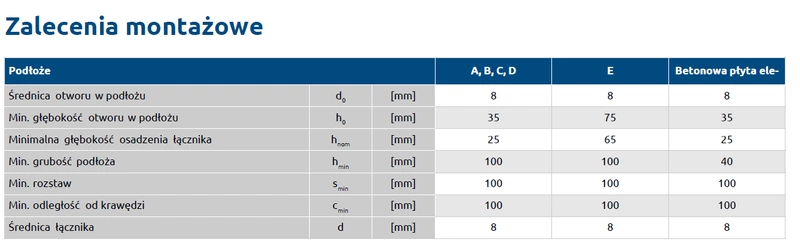

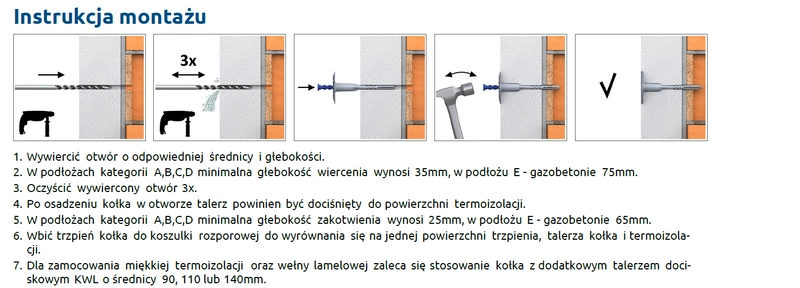

Instrukcja montażu

1. Wywiercić otwór o odpowiedniej średnicy i głębokości.
2. W podłożach kategorii A,B,C,D minimalna głębokość wiercenia wynosi 35mm, w podłożu E - gazobetonie 75mm.
3. Oczyścić wywiercony otwór 3x.
4. Po osadzeniu kołka w otworze talerz powinien być dociśnięty do powierzchni termoizolacji.
5. W podłożach kategorii A,B,C,D minimalna głębokość zakotwienia wynosi 25mm, w podłożu E - gazobetonie 65mm.
6. Wbić trzpień kołka do koszulki rozporowej do wyrównania się na jednej powierzchni trzpienia, talerza kołka i termoizolacji.
7. Dla zamocowania miękkiej termoizolacji oraz wełny lamelowej zaleca się stosowanie kołka z dodatkowym talerzem dociskowym
KWL o średnicy 90, 110 lub 140mm.
