Odpowiedni kołnierz do okien dachowych Fakro

Odpowiedni kołnierz do okien dachowych Fakro

W artykule tym przeczytasz: Czym charakteryzują się kołnierze do okien Fakro i jakie są ich rodzaje? Jak dobrać kołnierz do okna dachowego Fakro ze względu na różne pokrycie dachowe?

---

Czym charakteryzują się kołnierze do okien Fakro i jakie są ich rodzaje?

Kołnierz uszczelniający jest niezbędnym elementem. Pozwala on na prawidłowe zamontowanie okna w połaci dachowej. Dokładnie zaprojektowane elementy kołnierza pozwalają na trwale i szczelne połączenie okna z pokryciem dachowym. Jego zadaniem jest odprowadzenie wody deszczowej i śniegu poza okno oraz zabezpieczenie go przed wiatrem. Stosujemy go do wszystkich okien dachowych FAKRO obrotowych (FT, PT), o podwyższonej osi obrotu (FYP, FDY), uchylno – obrotowych (FPP, PPP, FEP) jak i okien do zespoleń (FT_/D, B__). Typy okien FAKRO możemy ze sobą łączyć stosując różne kombinacje.

FAKRO oferuje wiele typów kołnierzy uszczelniających. Wykonane są one z blachy aluminiowej, zabezpieczonej modyfikowanym poliestrem. Ich trwałość i odporność na działanie czynników atmosferycznych jest wysoka. Podstawowym kolorem jest kolor popielato – brązowy RAL 7022. Kolor ten sprawia, że okno doskonale komponuje się z typowymi kolorami pokryć dachowych.

Kołnierze uszczelniające do okien dachowych FAKRO dzielą się na 3 grupy w zależności od rodzaju pokrycia i zastosowania. Standardowe kołnierze pozwalają na montaż okna w najpopularniejszych rodzajach pokryć dachowych:

• płaskich – kołnierze ES
• profilowanych – EZ
• wysokoprofilowanych – EH

W związku z montażem okna na trzech różnych głębokościach kołnierze dzielimy jeszcze na typy. Ostatnia litera w oznaczeniu tych kołnierzy oznacza głębokość montażu okna. Symbol kołnierzy uszczelniających został rozszerzony o czwartą literę, która oznacza rodzaj materiału z jakiego wykonany został fartuch:

• P- fartuch ołowiany,
.
• A- fartuch aluminiowo- tworzywowy.

Przykładowo, kołnierz o symbolu EZV-P oznacza:

E - kołnierz uszczelniający,

Z- rodzaj pokrycia,

V - głębokość montażu,

P - ołowiany fartuch.

Podział kołnierzy standardowych ze względu na głębokość montażu okna i rodzaj pokrycia dachowego:

Głębokość montażu okna

W ofercie firmy FAKRO znajdują się również kołnierze dodatkowe do mniej popularnych pokryć dachowych takich jak:

• dachówka płaska EZV-F,
• pokrycia łuskowe – kołnierze EL i EG,
• do blachy panelowej EBV-P,
• blachy płaskiej – kołnierz EE.

W skład ostatniej grupy wchodzą kołnierze do zastosowań specjalnych takich jak:

• kołnierz z dodatkowym ociepleniem EHV-AT Thermo,
• kołnierz E_A.

Zamontowanie okna w konstrukcji dachu o kącie nachylenia mniejszym niż 15° umożliwia System Płaskich Dachów (EFW).

---

Dobór kołnierza ze względu na rodzaje dachów

1. Kołnierz do dachów płaskich ES - umożliwia szczelne połączenie okna z płaskimi pokryciami dachowymi, takimi jak: papa, gonty bitumiczne, łupki o grubości pokrycia do 10 mm (2 warstwy po 5 mm). Przystosowany jest do montażu pojedynczego okna w połaci dachu. Występuje również w wersji modułowej do zespalania okien w grupy:
   • przy montażu na głębokości V zespolenia poziome, pionowe i blokowe,
   • przy montażu na głębokości J zespolenie poziome.
   Odległość między oknami w pionie i poziomie wynosi 10 cm. Kołnierz dostępny jest w różnych typach, który możemy zamontować w okno na dwóch różnych głębokościach w konstrukcji dachu: V (0), J (–3 cm). Standardowa głębokość montażu okna z zastosowaniem kołnierza ES to V – wersja ESV.

   Zakres montażu w dachach o spadku:

   • od 15° do 90° dla głębokości osadzenia V,
   • od 20° do 90° dla głebokości J.

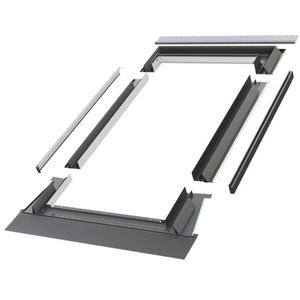

2. Kołnierz do dachów profilowanych EZ - pozwala na szczelne połączenie okna z profilowanymi pokryciami dachowymi takimi jak: dachówka, blacha profilowana. Jest uniwersalny, który może być stosowany nie tylko do pokryć falistych, ale i do pokryć dachowych o wysokości profilu do 45 mm. Przystosowany jest do montażu pojedynczego okna w połaci dachu.
Występuje również w wersji modułowej do zespalania okien w grupy:
• przy montażu na głębokości N i V zespolenia poziome, pionowe i blokowe,
• przy montażu na głębokości J zespolenie poziome.
Dostępny jest w trzech typach pozwalających montować okno na trzech różnych głębokościach w konstrukcji dachu: N (+3 cm), V (0), J (–3 cm). Standardowa głębokość montażu okna z zastosowaniem kołnierza EZ to V – wersja EZV-P.

Zakres montażu w dachach o spadku:

• od 15° do 90° dla głębokości osadzenia N i V,
• od 20° do 90° dla głebokości J.
3. Kołnierz do dachów wysokoprofilowanych EH - pozwala na szczelne połączenie okna z profilowanymi pokryciami dachowymi takimi jak: dachówka, blacha wysokoprofilowana. Może być stosowany do pokryć dachowych o wysokości profilu do 90 mm.

Przystosowany jest do montażu pojedynczego okna w połaci dachu. Występuje w wersji modułowej do zespalania okien w poziomie, w pionie oraz blokowo. Jest dostępny w jednym typie pozwalającym na montaż okna na głębokości N (+3 cm) – wersja kołnierza EHN-P.

Zakres montażu w dachach o spadku od 15° do 90°.

Kołnierz EHN-A XDP składa się ze standardowego kołnierza EHN-A (1) oraz zestawu izolacyjnego XDP. W skład XDP wchodzi kołnierz paroprzepuszczalny (2) oraz izolacja termiczna (3), która wykonana jest ze specjalnie impregnowanej wełny owczej.

Ekspert radzi:

1. Kołnierze do okien dachowych Fakro wybieramy ze względu na rodzaj pokrycia dachowego.
2. Do okien w dachach płaskich wybieramy kołnierze ES.
3. Do okien połaciowych przy pokryciu profilowanym stosujemy kołnierze EZ.
4. Natomiast do okien dachowych w pokryciu wysoko profilowanym wybieramy rodzaj EH.

Podsumowanie:

1. Kołnierze dachowe dobieramy do rodzaju pokrycia dachowego.
2. Kołnierze do okien dachowych ES stosowane są do dachów płaskich, EZ do dachów profilowanych i EH do dachów o wysokim profilu.
